焊碼控制器振蕩電阻色環讀取方法

上圖中最靠近芯片的四色環電阻就是振蕩電阻，其由四個顏色組成：蘭色，灰色，黃色，金色，阻值為680K歐，誤差±5％

一、電阻色環顏色

共有： 棕、紅、橙、黃、綠、蘭、紫、灰、白、黑、金、銀。

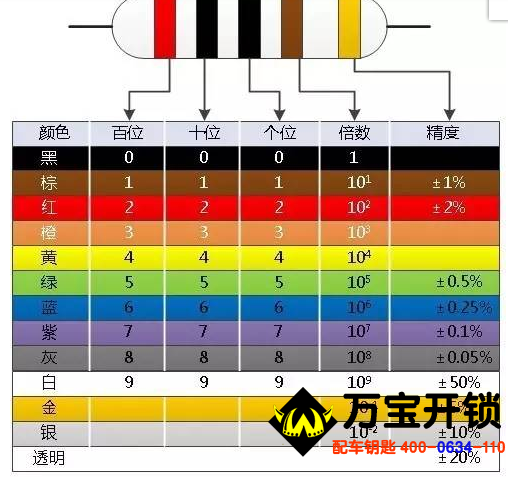

如下圖，黑表示0，棕表示1，紅表示2，橙表示3、黃表示4、綠表示5、蘭表示6、紫表示7、灰表示8、白表示9，而金代表誤差±5％，銀代表誤差±10％。

二、“四色環電阻”

“四色環電阻”就是指用四條色環表示阻值的電阻。電阻的單位為歐，也就是“Ω ”

有三條相互之間的距離得比較近，而第四環距離稍微大一點

1、前二條色環用來表示阻值

2、第三環表示數字后面添加“0”的個數

3、第四環表示誤差：不是金色，就是銀色，不會是其它顏色

三、案例

1、四色環顏色為：紅 紫 棕 金

第一環：紅——代表2

第二環：紫——代表7

第三環：棕——代表1個0

第四環：金——代表5%

由此看來，這個電阻的阻值應該是270Ω

2、如色環排列：綠，紅，黃，銀

第一環：綠——代表5

第二環：紅——代表2

第三環：黃——代表4個0

第四環：銀——代表10%

阻值：52*10000=520K歐 誤差為10%

3、當?shù)谌h(huán)是黑色的時候，這個黑環代表0的個數，不添加“0”。

如色環排列： 紅 紅 黑 金

第一環：紅——代表2

第二環：紅——代表2

第三環：黑——代表0個0

第四環：金——代表5%

阻值是：22Ω， 而絕不是220Ω！

4、當?shù)谌h(huán)是金色：把小數點向前移動1位；

如色環排列：橙灰金 金

第一環：橙——代表3

第二環：灰——代表9

第三環：金——代表把小數點向前移動1位

第四環：金——代表5%

阻值是3.9Ω

5、當?shù)谌h(huán)是銀色：把小數點向前移動2位。

如色環排列： 綠黃銀 金

第一環：綠——代表5

第二環：黃——代表4

第三環：銀——代表把小數點向前移動2位

第四環：金——代表5%

阻值是：0.54Ω
